Name: MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ
SKU: 85690f81aadc
Price: 6634895.06 RUB
Availability: InStock

MetalTec TOPMILL 850F 4-х осевой вертикальный обрабатывающий центр с ЧПУ

0 out of 5

6 634 895,06 ₽

получить скидку

Система управления: Fanuc 0i MF Plus
Размеры рабочего стола: 1000 х 500 мм
Наибольшая нагрузка на стол: 600 кг
Мощность электродвигателя: 7,5 / 11 кВт
Вес: 5500 кг

Добавить в список желаний

Description

Description

НАЗНАЧЕНИЕ:

Вертикальные многоцелевые обрабатывающие центры TOPMILL 850F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

КОМПЛЕКТАЦИЯ:

№	Наименование	Спецификация	Информация
1	Шпиндель	BT40	POSA VOLIS (Тайвань)
2	Магазин автосмены инструмента	BT40 — 24T	OKADA (Тайвань)
3	ШВП по оси Х / Y / Z	P4	HIWIN (Тайвань)
4	Подшипник винтовой		NSK / FAG (Япония)
5	Насос-кулант		Китай
6	Автоматическая система смазки		Китай
7	Пневмосистема		AirTac (Тайвань)
8	Линейные направляющие квадратного сечения по осям Х / Y /Z	45 мм	HIWIN (Тайвань)
9	Поворотный стол (4 ось) с задней бабкой	250 мм	TJR (Тайвань)

Технические характеристики

Модель

TOPMILL 850S
Размеры рабочего стола, мм

1000 х 500
Наибольшая нагрузка на стол, кг

600
T-пазы стола, мм

18 х 150 х 5
Перемещение по оси X, мм

800
Перемещение по оси Y, мм

500
Перемещение по оси Z, мм

500
Расстояние от торца шпинделя до поверхности рабочего стола, мм

150 — 710
Расстояние от шпинделя до колонны, мм

610
Направляющие перемещения, X / Y / Z

Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z

Класс точности P4

Шпиндель VOLIS (Тайвань) – ременной привод:

Обороты шпинделя, об/мин^-1

12 000
Охлаждение шпинделя

масляное
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт

7,5 / 11

Инструментальная система OKADA (Тайвань):

Тип хвостовика инструмента

ВТ40
Емкость магазина инструмента

24
Максимальный вес устанавливаемого инструмента, кг

8
Максимальный диаметр устанавливаемого инструмента, мм

100
Максимальная длина устанавливаемого инструмента, мм

300

Скорость перемещений:

Быстрые перемещения по осям Х / Y / Z, мм/мин

30 000 / 30 000 / 20 000
Скорость обработки, мм/мин

1 — 12 000

Точность:

Точность позиционирования, мм

± 0,005 / 300
Повторяемость, мм

± 0,003 / 300

Энергопотребление:

Напряжение, В / Частота, Гц

380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт

18

Пневмосистема:

Давление воздуха, МПа

0,6

Габаритные размеры:

Длина, мм

2800
Ширина, мм

2300
Высота, мм

2560
Вес, кг

5500

Конструктивные особенности

	ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.
	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ VOLIS (ТАЙВАНЬ) Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 850F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя. Сборка шпинделей VOLIS — осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

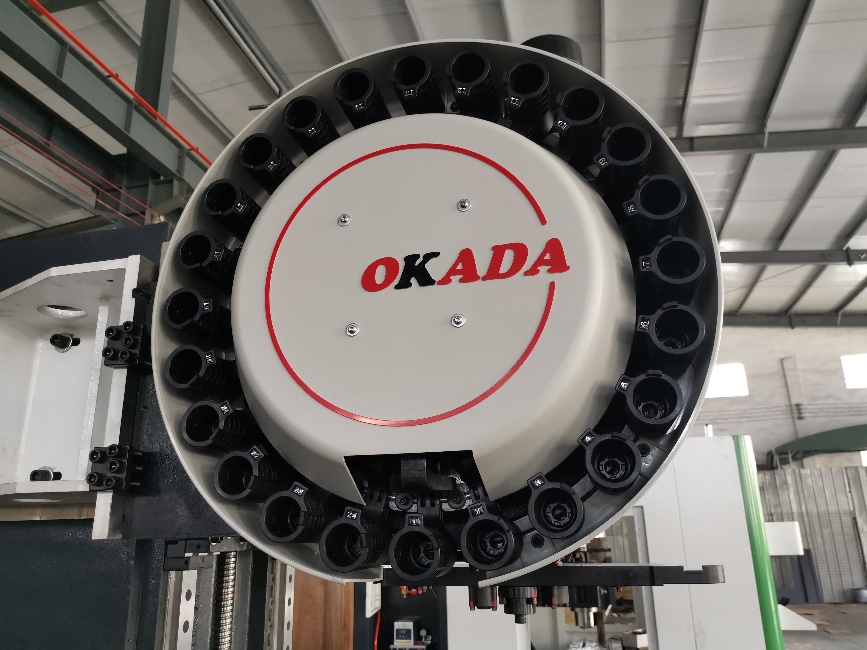

	МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 24 ЕДИНИЦЫ (ТАЙВАНЬ) Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
	СИСТЕМА УПРАВЛЕНИЯ FANUC 0i MF PLUS Благодаря единому подходу FANUC к управлению, системы ЧПУ FANUC просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями означает, что существующие программы можно использовать повторно, что в свою очередь снижает совокупную стоимость владения.
	ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ FANUC Приводные системы FANUC отличаются высокой совместимостью, обеспечивая максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, объединенных в высокопроизводительные комплектные узлы.
	ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОМПОНЕНТАМИ Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Fanuc (Япония). Контакторы – Sсhneider (Франция).
	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Высокая технологичность; Продолжительный период эксплуатации; Высокие скорости перемещения; Высокая несущая способность; Простота смазки и взаимозаменяемость.

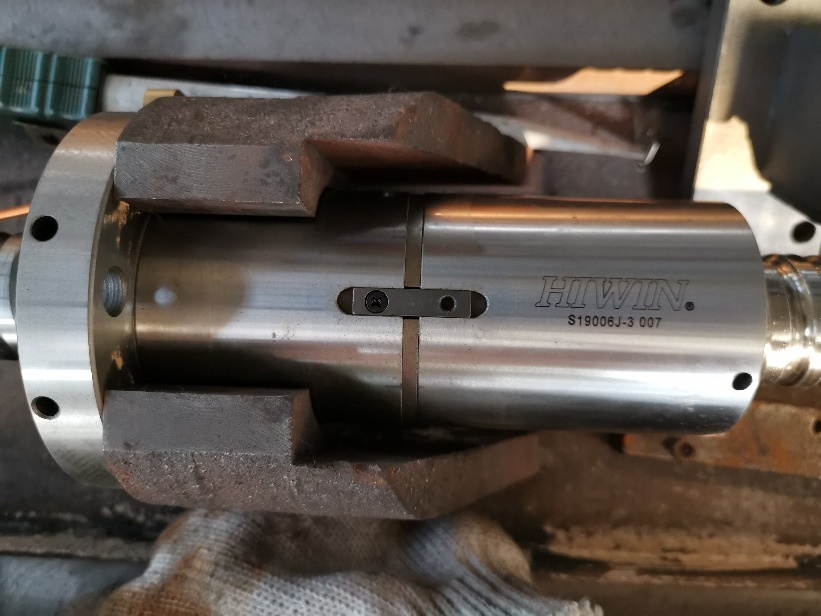

	ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков, а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.

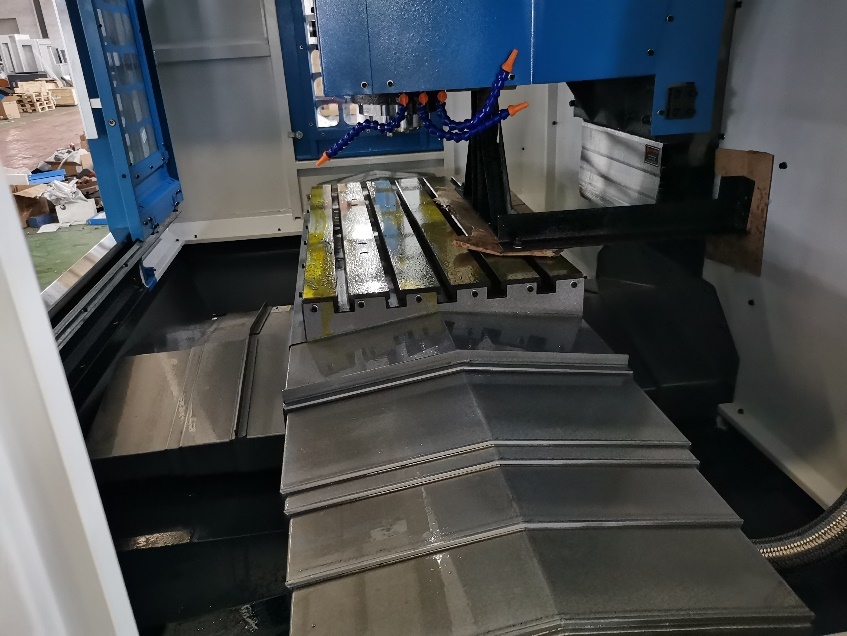

	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

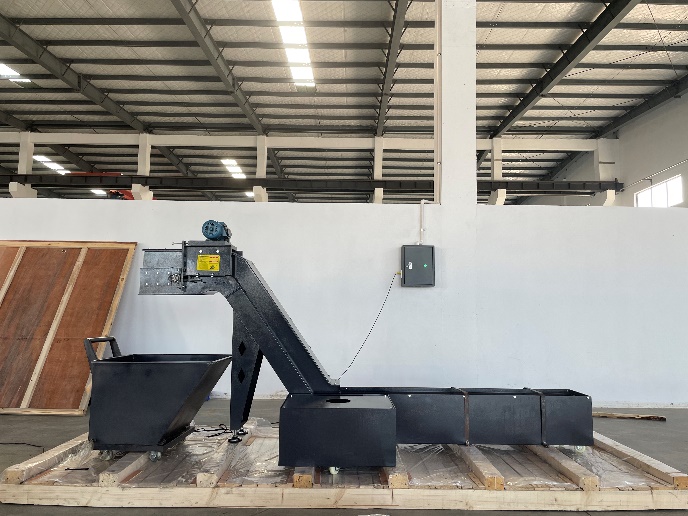

	ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.
	4 ОСЬ (ПОВОРОТНЫЙ СТОЛ ⌀250 мм с задней бабкой) (КОМПЛЕКТАЦИЯ 3+1) Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
